Pôle Aérien (ST-AIR)

Décider si un livrable FTTH aérien peut partir, à partir d’un rapport par SRO.

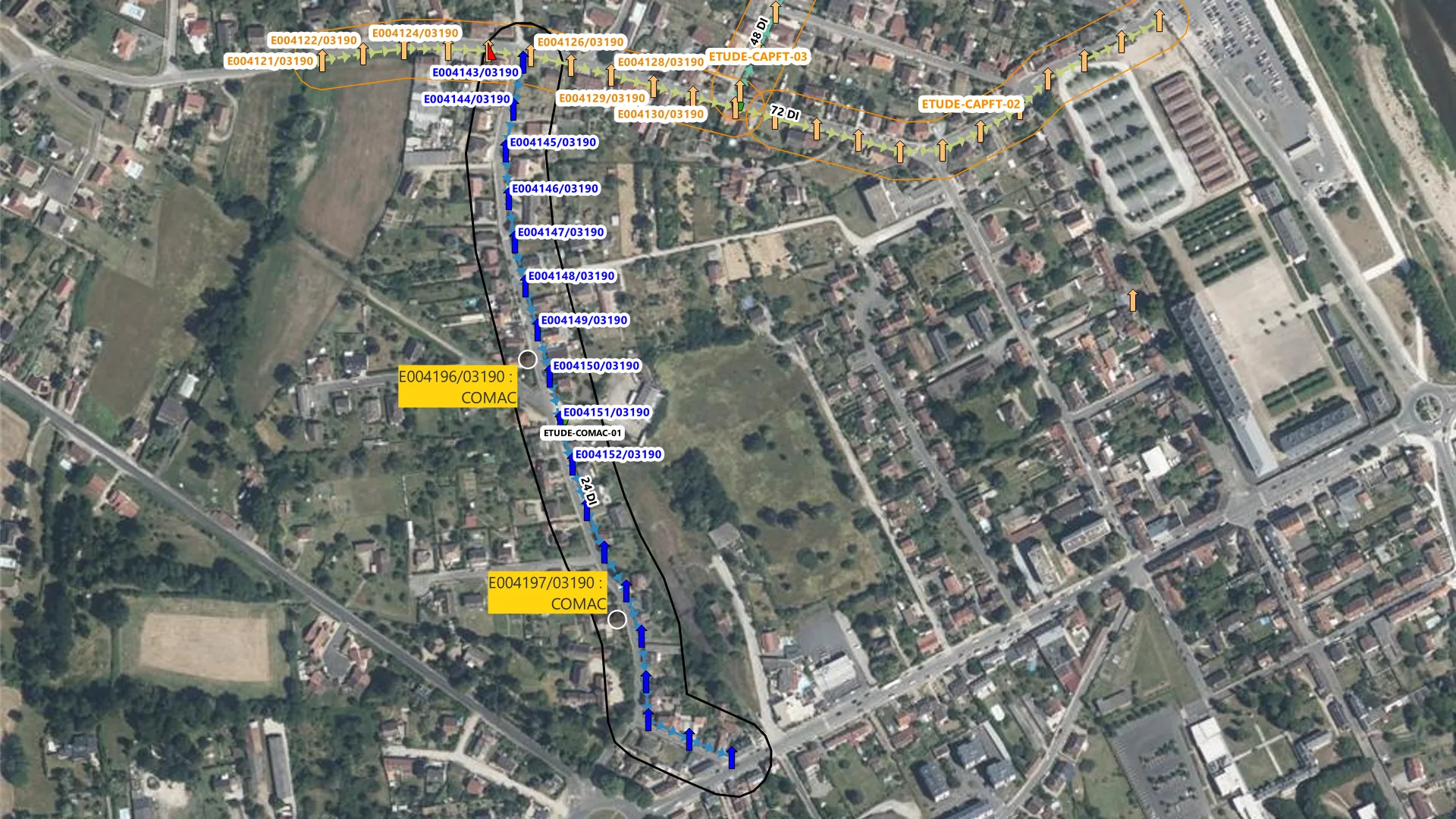

Orthophoto de la rue des Bretins avec les poteaux basse tension en bleu, le contour de l’étude COMAC, et deux points étiquetés E004196 et E004197 COMAC.
SRO de démonstration 03190/A2B/PMZ/00012, 50 appuis. Les contrôles CAP_FT et COMAC ont écrit un seul rapport Excel. 29 fiches appuis correspondent à un appui de la couche. 2 fiches citent un appui absent de la couche. 2 appuis de l’export COMAC manquent dans la couche, et l’extension les replace sur la carte. Un câble est à 3,6 m du sol. 2 boîtiers de l’export COMAC sont absents de la couche des boîtiers. Taux global : 79 %.

Sur un chantier FTTH aérien, chaque appui est décrit plusieurs fois : dans les couches QGIS, dans les fiches appuis CAP_FT, dans les exports COMAC et dans les annexes C6. Ces fichiers sont écrits par des personnes différentes et finissent par diverger. ST-AIR lit le dossier du SRO et les couches QGIS, puis les confronte. C’est l’édition de Pôle Aérien pour les sous-traitants. Le sous-traitant travaille sur des shapefiles et des fichiers Excel, sans base de données à configurer.

Étape 1 sur 8

Le livrable, sur l’orthophoto

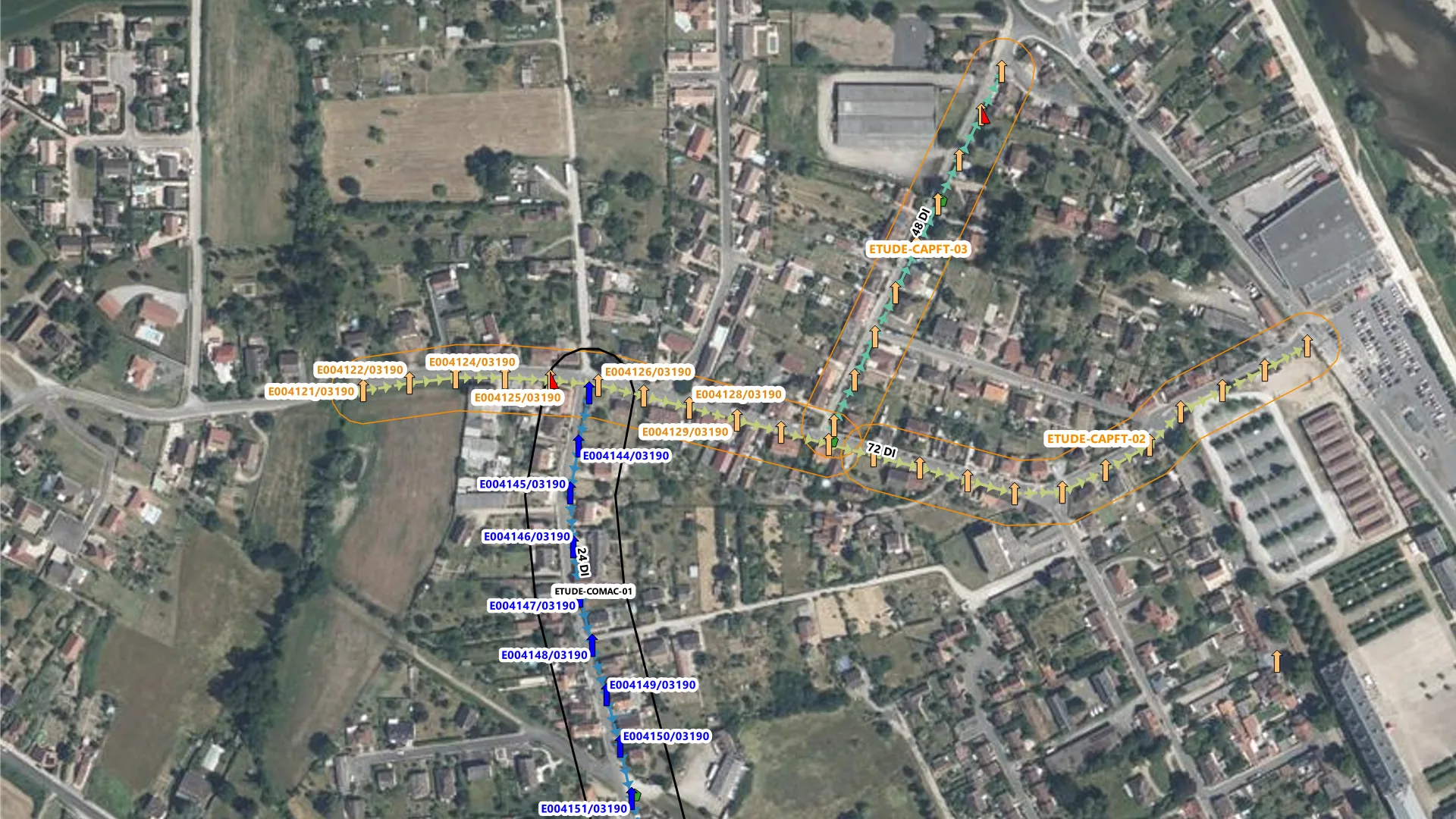

Étape 1. Le livrable, sur l’orthophoto. Moulins, à l’ouest de l’Allier. 22 appuis télécom rue du Pont Chinard, 9 rue des Magnots, 18 poteaux basse tension rue des Bretins. Trois études CAP_FT en orange, une étude COMAC en noir. Câbles de 72, 24 et 48 fibres. Les styles sont ceux de l’extension.

Orthophoto d’un quartier de Moulins avec appuis, câbles, trois contours d’études CAP_FT en orange et un contour d’étude COMAC en noir.

Moulins, à l’ouest de l’Allier. 22 appuis télécom rue du Pont Chinard, 9 rue des Magnots, 18 poteaux basse tension rue des Bretins. Trois études CAP_FT en orange, une étude COMAC en noir. Câbles de 72, 24 et 48 fibres. Les styles sont ceux de l’extension.

Les flèches changent d’étape. Échap ferme le plein écran. On glisse sur l’image.

1 / 8

Sources de cette page

Captures dans QGIS 4.2.1 (Qt 6), interface en français, projet en Lambert-93 (EPSG:2154). Le réseau est fictif. Appuis, câbles, études, fiches appuis et export COMAC ont été générés pour cette visite le long de rues réelles de Moulins (Allier). Les axes de voirie viennent de la BD TOPO de l’IGN. Le fond est l’orthophotographie de l’IGN. Ce n’est pas une donnée client. Le code SRO reprend le code INSEE de Moulins (03190) et il est fictif. L’extension habille une couche temporaire avec une police d’icônes. Pour le rendu hors écran, la police de cette étiquette a été remplacée par Segoe UI.

Version et compatibilité

metadata.txt de ST-AIR 4.0.1 : QGIS 3.28 à 4.99. Capture sur QGIS 4.2.1, Qt 6. Le dialogue est en français.

Outil interne. Il n’est pas publié sur plugins.qgis.org.
